موضوع : سیستم سقف کاموپوزیت با عرشه فولادی

تاریخچه سازه های سرد نورد شده

سازه های فولادی سرد نورد شده cold forming )  ) بیش از نیم قرن است که در صنعت ساختمانی کشورهای پیشرفته مورد استفاده قرار گرفته است. این مقاطع به صورت انواع قاب های سازه ای و پانل های باربر سطحی به کار گرفته می شوند.

اولین ضوابط طراحی این مقاطع توسط AISI  در سال 1950 تدوین گردید. این سازه ها از مقاطع جدار نازک اعم از ورق و یا تسمه همراه با رویه محافظتی اغلب به صورت روی اندود ( گالوانیزه ) تشکیل یافته است. ضخامت این مقاطع بین mm0/4 تا mm 5 می باشد. اعضای سازه ای سرد نورد شده در مقایسه با پروفیل های گرم نورد شده (hot rolling) از مزایای ذیل برخوردارند

- انواع اشکال هندسی غیر معمول با هزینه های کمتر می تواند به روش فرم دهی سرد تولید شود.

 ستون ها در دهانه های کوتاه به صورت پانل ، بارهای ثقلی را تحمل می کنند وعرشه های باربر علاوه بر تحمل بارهای وارده به سقف،  دارای عملکرد دیافراگمی مطلوب می باشند.

-این مقاطع از نسبت مقاومت به وزن بالایی برخوردارند.

- سرعت تولید و نصب بالایی دارند.      -  شرایط بهره برداری آسان می باشد.

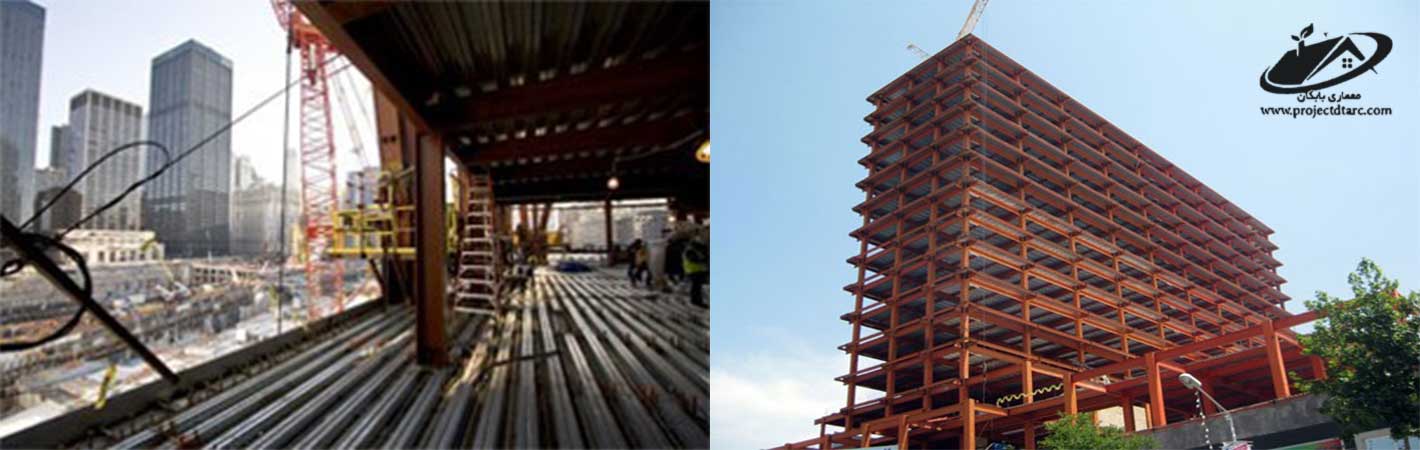

در این میان عرشه های فولادی از پر کابرد ترین اعضای سرد نورد شده به شمار می روند که علاوه بر استفاده در پانل های دیوار عمدتآ در سقف و کف بکار می رود بطوری که رایج ترین و یکی از اقتصادی ترین سیستم های اجرایی ساختمان های فلزی ترکیب اسکلت ( تیر و ستون ) بصورت گرم نورد شده با سقف کامپوزیت فولادی بتنی (عرشه ی فولادی + دال مسلح بتنی ) می باشد .این سیستم سقف تحت عنوان metal deck و یا steel deck در آیین نامه های مطرح سازه های فولادی مانند AISI و BS معرفی شده است.

از قدیمی ترین ساختمان های ساخته شده با این سیستم میتوان به برجهای مرکز تجارت جهانی  درشهر نیویورک اشاره نمود.

 Sun Deck  نام تجاری یک نوع سقف سازه ای با قالب باربر و ماندگار و عملکرد کامپوزیت می باشد. این سقف از مقاطع مرکب (composite ) دال بتن مسلح برروی عرشه جدار نازک فولادی با پوشش روی اندود که به تیرها و پلهای فلزی متصل است، تشکیل یافته است.

عناصر و اعضای این سقف عبارتند از: بتن سازه ای- آرماتور کششی- آرماتور حرارتی- برشگیرها- ورق فولادی گالوانیزه- تیر و شاه تیر سقف.

این سقف در آیین نامه فولاد ایران (مبحث دهم مقررات ملی ساختمان) تحت عنوان مقاطع مختلط با استفاده از ورق های ذوزنقه ای معرفی شده است . همچنین الزامات این فناوری در مرکز تحقیقات ساختمان و مسکن با عنوان سیستم دال مرکب فولادی – بتنی تدوین شده است. همچنین نامهای دیگر این سقف عبارتند از : دال عرشه بتنی، سقف کامپوزیت با عرشه فولادی، سقف metal deck وsteel deck

مراحل اجرا ( بعد از نصب ستون های سازه)

1- تیرریزی سقف

پلهای اصلی

تیرهای فرعی

2- تولید ورقهای فرم داده شده

3- نصب ورقهای Sun Deck بر روی تیرهای اصلی و فرعی

4- نصب برشگیرها ( گل میخ یا برشگیرهای پرسی )

5- اجرای شبکه آرماتور بندی

6- بتن ریزی و عمل آوری
